TLD型頂進式攪拌器
為脫硫脫硝專業設計制造
攪拌功率范圍:1.5KW~55KW
適用領域:我公司根據客戶提供的罐尺寸、漿液特性等參數給予選型,確保達到良好的攪拌效果。
產品概述
頂進式攪拌器垂直安裝在散灌的頂部,用來對散灌內介質進行攪拌,從而達到顆粒懸浮混合的作用。
TLD攪拌系列具有結構緊湊,操作維護簡便,安全可靠,效率高等優點。
軸和葉片的材質有:316L、2205、2507、N60雙相鋼、1.4529碳鋼襯膠等。
葉片與輪轂有一體化和分體式兩種設計可供選擇。
結構說明
TLD系列葉輪有四個低傾斜度、彎曲的葉片。葉片為錐形的,低傾斜的葉片剖件在頂端速度最大;接近軸心更寬更高傾斜度的葉片速度較小。增加葉片從頂端到軸心的彎曲度,可在較慢轉速下提高接近軸心部分的攪拌效力。
產品優點
通過專門的軟件分析,TLD葉輪比其他葉輪有更大的攪拌能力TLD系列的葉片比平的葉片或傾斜的葉片有更高效率。特殊的生產程序制造的TLD葉片,使葉輪更高效、強度更高,避免受到流體推力而彎曲。在相同功率下,TLD葉輪為低傾斜度葉片設計,直徑比其它葉輪更大。由于流體推力對稱葉輪直徑,更大的TLD葉輪在操作上更穩定,減小了攪拌機驅動器的負重。因此擁有更大的轉速比(葉輪直徑/容器直徑),是大多數攪拌器操作的首選。因為均勻地分布了不平衡的流體推力,四個葉片的TLD系列葉輪比三個葉片的葉輪穩定性更高。
TLD葉輪有一體鑄造、焊接、分體式輪轂設計這三種類型。πLD葉輪由堅硬合成的葉片部件,焊接或螺栓連接到輪轂上,簡單的弧線葉片能滿足低扭矩的應用,而高扭矩和彎曲度非常大,最大限度的減速小攪拌機驅動器的負載。采用螺栓連接更方便了用戶安裝,在設備運行后的維修及保養成本也同時降低。

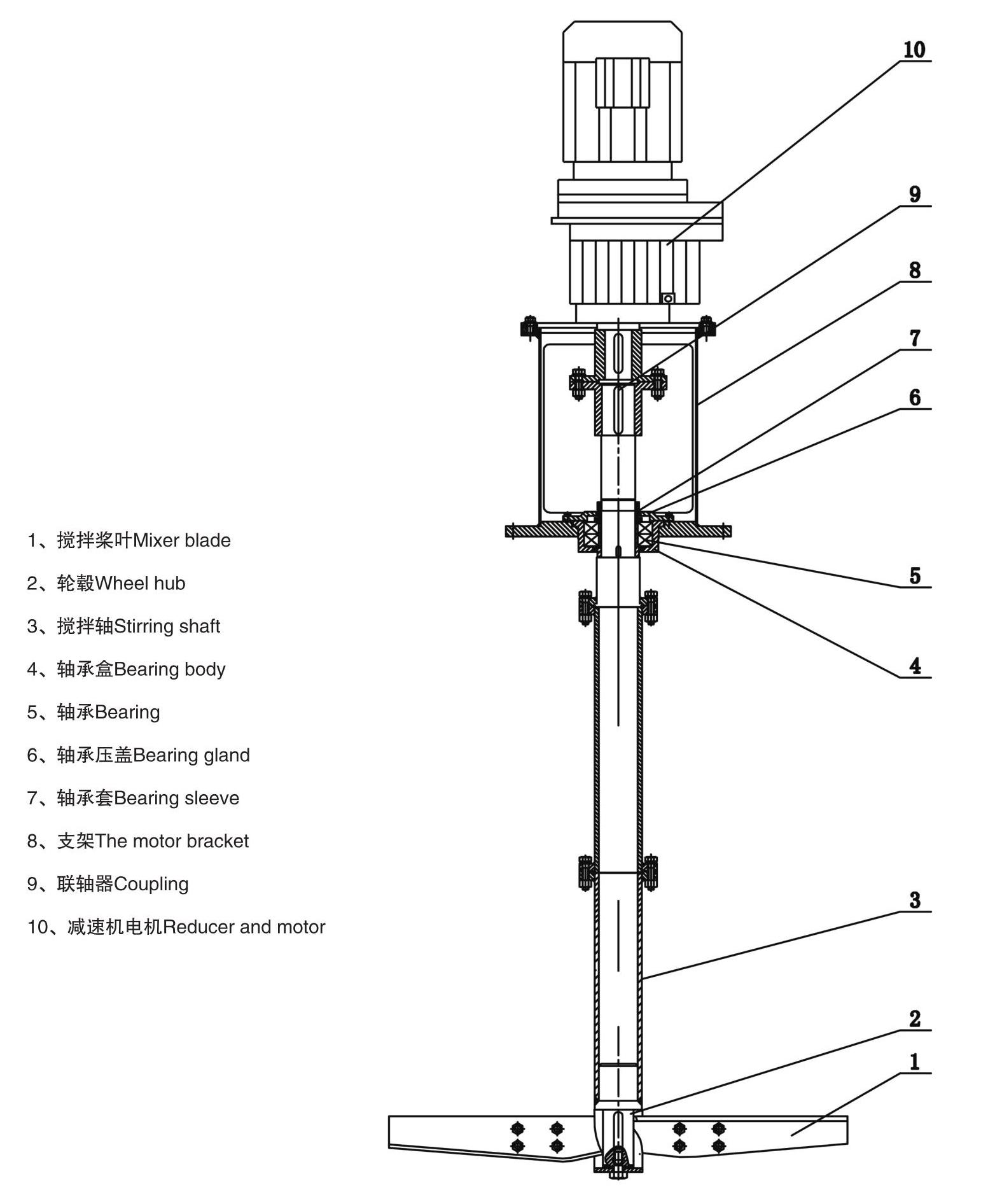

結構示意圖
